Bangunan bengkel struktur baja prefabrikasi dengan komponen baja berbentuk H

Bangunan bengkel struktur baja prefabrikasi dengan komponen baja berbentuk H

I. Bahan bangunan struktur baja berbentuk H
Baja berbentuk H adalah jenis baja yang ekonomis dan efisien dengan bentuk cross-sectional "H". Karena karakteristik cross-sectionalnya (flanges lebar, web tipis, dan distribusi simetris),Hal ini banyak digunakan dalam bidang struktur baja dan merupakan bahan inti untuk bengkel struktur baja prefabrikasi.

1. Sifat material
Sifat mekanik yang sangat baik: lebar flange, modulus bagian besar, lentur yang kuat dan resistensi kompresi, cocok untuk menahan rentang panjang besar dan beban berat (seperti balok crane pabrik,Rangka atap, dll.).
Sambungan yang nyaman: Flange tegak lurus ke web, yang nyaman untuk baut atau pengelasan koneksi.dan efisiensi perakitan di tempat tinggi.
Adaptasi produksi industri: Spesifikasi standar (seperti tinggi 200-1000mm, lebar flange 100-400mm, dll.), Cocok untuk produksi massal, dengan kualitas yang stabil dan dapat dikontrol.
2. Jenis umum
Baja berbentuk H yang digulung panas: Bentuk langsung melalui proses penggulungan baja, memiliki dimensi penampang yang tepat dan sifat mekanik yang sangat baik,dan banyak digunakan dalam komponen bantalan utama (seperti kolom baja dan balok baja).
Baja berbentuk H yang dilas: Ini dibuat dengan pengelasan dan pemasangan pelat baja dan dapat disesuaikan dengan spesifikasi khusus (seperti tinggi dan ketebalan non-standar),dan digunakan untuk komponen non-standar atau bagian penguatan lokal.

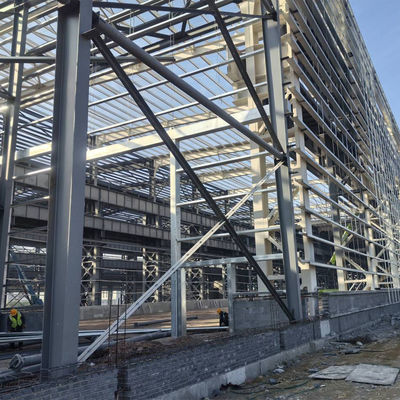

Bangunan pabrik struktur baja prafabrikasi
bengkel struktur baja prefabrikasi adalah jenis bangunan yang menggunakan baja berbentuk H sebagai rangka utama, dikombinasikan dengan komponen prefabrikasi lainnya (seperti atap pelat baja warna,panel dindingStruktur utama diolah di pabrik dan kemudian diangkut ke lokasi untuk perakitan cepat.

1Komposisi sistem struktural
Struktur bantalan utama:
Kolom baja: Biasanya, baja berbentuk H yang digulung panas atau dilas digunakan untuk menahan beban vertikal (berat diri, berat peralatan, dll.).
Baja balok: H-shaped steel beams (such as welded H-shaped steel or high-frequency welded H-shaped steel) are used for lateral load-bearing of the roof/floor and are connected to steel columns through high-strength bolts or welding to form a frame system.
Sistem dukungan: Ini termasuk dukungan antar kolom (untuk menahan gaya horizontal longitudinal) dan dukungan atap (untuk memastikan stabilitas di luar pesawat), dan sebagian besar menggunakan baja sudut,Bagian baja bulat atau berbentuk H.
Struktur kandang

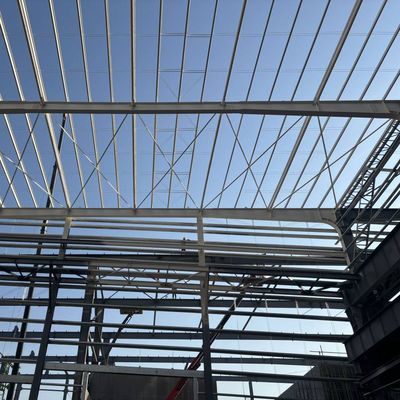

Sistem atap: Plat baja berwarna yang biasa digunakan (seperti plat baja berlapis zinc berwarna yang dialumini) + gulungan tahan air/pakaian kapas isolasi, yang diikat dengan purlin (baja berbentuk C atau baja berbentuk Z).Beberapa bangunan pabrik mengadopsi lembaran baja komposit lantai dek profil (yang juga berfungsi sebagai formwork dan lapisan beban).

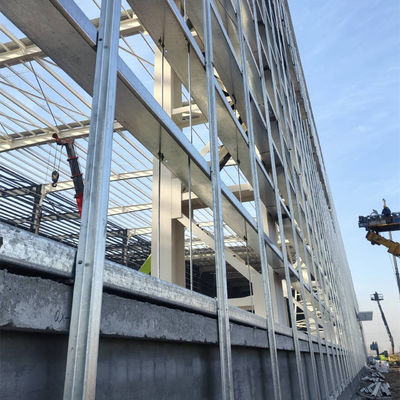

Sistem dinding: Panel dinding pelat baja berwarna (dengan jendela dan bukaan ventilasi) atau panel sandwich (dengan isolasi termal dan kinerja isolasi suara yang lebih baik),diikat pada kolom baja melalui purlin atau keels.
Sistem bantu:
Koneksi dasar: Bagian bawah kolom baja diprakarsai ke fondasi beton melalui baut jangkar untuk memastikan stabilitas keseluruhan.
Antarmuka pintu dan jendela/alat: Antarmuka cadangan untuk bukaan pintu dan jendela, jalur balok derek (untuk bangunan pabrik berat), saluran ventilasi, dll., untuk memenuhi kebutuhan produksi.
2. Skenario aplikasi
Pabrik industri: bengkel untuk manufaktur mekanik, perakitan mobil, pemrosesan elektronik, dll., membutuhkan rentang yang besar (24-60m), ruang yang tinggi (8-12m),dan kapasitas beban yang tinggi (tonase crane 5-50t).
Gudang dan logistik: Gudang e-commerce, pusat logistik rantai dingin, yang membutuhkan konstruksi yang cepat dan pemanfaatan ruang yang tinggi.
Bangunan umum: stadion, ruang pameran, dan fasilitas darurat sementara (seperti bangsal isolasi epidemi), yang perlu memiliki periode konstruksi yang singkat dan dapat dibongkar dan digunakan kembali.
Rumah struktur baja ringan: bangunan bertingkat rendah seperti gedung perkantoran, asrama, dan kabin penjaga, dengan bahan kandang ringan (seperti papan OSB, papan wol batu).
3Keuntungan utama
Periode konstruksi pendek: Prefabrikasi pabrik (kesimpulan komponen mencapai tingkat milimeter) + koneksi baut di lokasi,yang memperpendek periode konstruksi lebih dari 50% dibandingkan dengan struktur beton tradisional (misalnya, bangunan pabrik seluas 10.000 meter persegi dapat selesai dalam waktu sekitar 2-3 bulan).
Hijau dan ramah lingkungan: Baja dapat didaur ulang 100%, dengan lebih sedikit pekerjaan basah di lokasi (tidak ada tuang beton berskala besar), dan polusi kebisingan dan debu yang rendah.
Ekonomi: Standarisasi komponen mengurangi kerugian material dan menurunkan biaya tenaga kerja instalasi. renovasi selanjutnya fleksibel (seperti menambahkan atau menghapus dinding partisi, menyesuaikan tata letak);
Kapasitas beban dan kemampuan beradaptasi: Kekuatan baja berbentuk H yang tinggi dapat memenuhi persyaratan rentang panjang yang besar dan beban berat, dan memiliki kinerja seismik yang sangat baik (duktilitas yang baik),membuatnya cocok untuk daerah rawan gempa.
Biaya pemeliharaan rendah: Sistem kandang pelat baja warna tahan korosi (dilindungi dengan lapisan), memiliki kinerja tahan air yang baik, dan umur pakaiannya dapat mencapai lebih dari 25 tahun.

Iii. Poin-poin Utama Desain Tipikal
Desain perlindungan kebakaran: Steel structures should be coated with fireproof coatings (thin type/thick type) or wrapped with fireproof boards to meet the fire resistance limit requirements of the "Code for Fire Protection Design of Buildings" (for example, dalam bangunan pabrik dengan rating ketahanan api kelas II, batas ketahanan api dari tiang/balok baja harus ≥2,5 jam /1,5 jam).
Desain anti korosi: Permukaan komponen baja harus digalvanisasi panas atau dilapisi dengan cat anti korosi (seperti primer epoksi yang kaya seng + lapisan atas poliuretan),dan perlindungan yang ditingkatkan diperlukan di daerah pesisir atau kelembaban tinggi.
Desain simpul: The beam-column connection nodes must comply with the principle of strong nodes and weak components (such as using friction-type high-strength bolts + end plates for connection) to ensure the effective transmission of force during an earthquake.
